현대식 공기 여과 응용 분야에서 사용자는 필터가 PM2.5 및 PM10 크기 범위에서 입자를 얼마나 잘 제거하는지에 대해 점점 더 우려하고 있습니다. ISO 16890은 이제 일반 환기를위한 에어 필터 성능을 평가하기위한 국제 표준입니다.

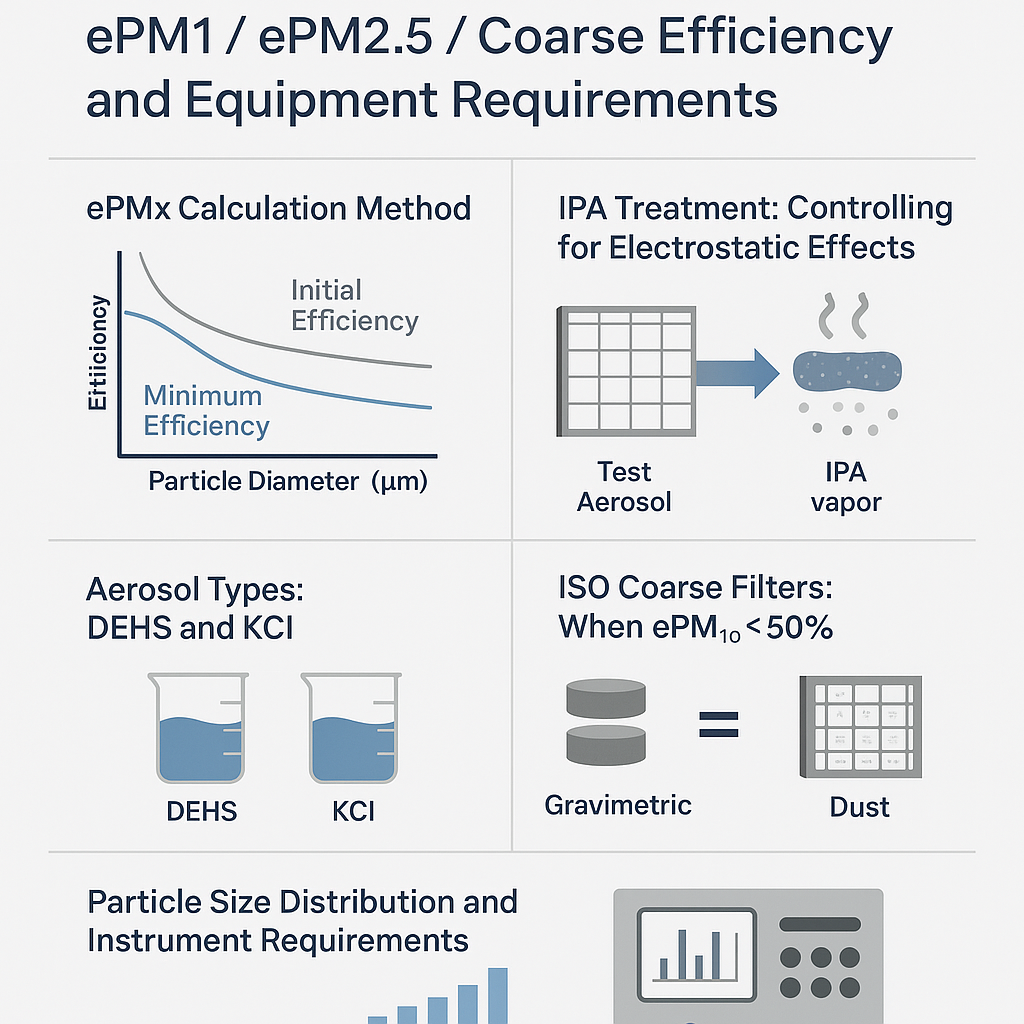

이 기사는 ISO 16890이 EPM1, EPM2.5, EPM10 및 거친 여과 효율을 정의하고 측정하는 방법에 대한 명확한 설명뿐만 아니라 에어로졸 유형, 입자 크기 분류, 데이터 처리 및 장비 설계 요구 사항과 같은 주요 주제를 제공합니다.
ISO 16890은 공기 필터에 대한보다 현실적이고 전 세계적으로 조화 된 테스트 방법을 설정하기 위해 EN779를 대체하기 위해 개발되었습니다. 실제 성능을 더 잘 반영합니다.
다양한 입자 크기의 효율 측정 (0.4 μm가 아님)
PM1, PM2.5 및 PM10 질량 효율에 따라 분류 제공
실제 환경 대기 질 메트릭에 해당하는 결과를 제공합니다.
많은 현대 필터는 초기 효율을 향상시키기 위해 정전기 전하를 사용합니다. 그러나 이러한 효과는 습도, 노화 또는 먼지 로딩으로 인해 실제 사용으로 빠르게 저하 될 수 있습니다. ISO 16890 소개 IPA 증기 처리 이 청구를 제거하고 결정합니다 최소 효율성-기계적 여과에 따른 최악의 성능.
초기 및 최소 효율을 평균함으로써 분류는 다음과 같습니다.
장기 성능에 더 현실적입니다
더 일관되고 비교할 수 있습니다
다른 미디어 유형에 걸쳐 공정한 (정전기 대 기계식)
관련 입자 크기의 전체 범위에서 테스트하려면 ISO 16890은 다음을 사용하는 것이 좋습니다.
이 듀얼 소스 접근 방식은 전체 0.3–10 μm 범위의 범위를 보장합니다.

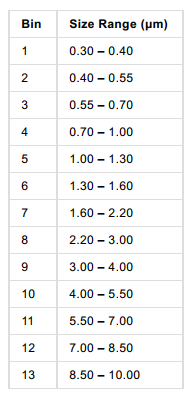

ISO 16890 테스트는 13 개의 입자 크기 빈을 0.3 내지 10 μm로 정의합니다. 필터는이 빈에서 입자를 얼마나 효율적으로 제거하는지에 대해 평가되며, 각 수준에 대해 가중 질량 효율이 계산됩니다 (Epm1, Epm2.5, Epm10).
효율성 범위 분석 :
EPM1: 빈에 가중 1–4 (0.3–1.0 μm)
EPM2.5: 빈 1–7 (0.3–2.5 μm)
EPM10: 모든 쓰레기통 1–13 (0.3–10.0 μm)
악기는 :
0.3–10 μm의 입자를 감지합니다
정의 된대로 최소 12-13 개의 크기 채널을 해결하십시오
통계적 정확도를 보장하기 위해 빈당 ≥500 입자를 계산하십시오
권장 도구에는 광학 입자 카운터 (OPC), 공기 역학적 입자 Sizers (APS) 및 고급 멀티 채널 시스템이 포함됩니다.

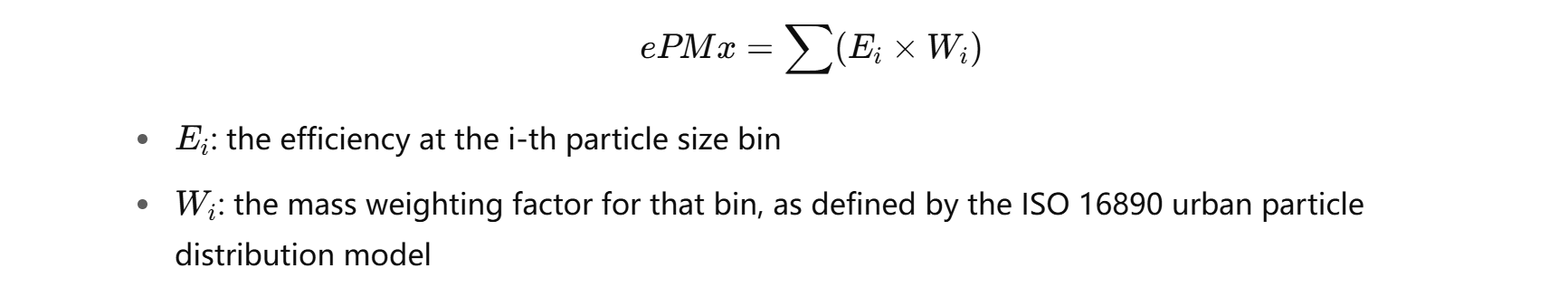

효율성 EPM1, EPM2.5 및 EPM10은 가중 질량 평균에 따라 계산됩니다.
최종 분류 수준은 평균 효율에 의해 결정되며, 이는 초기 및 최소 (Post-LPA) 효율의 평균입니다.
정전기 전하에 의존하는 필터는 시간이 지남에 따라 효율성을 잃을 수 있습니다. 일관되고 공정한 분류를 보장하기 위해 ISO 16890 은이 충전을 제거하기 위해 테스트하기 전에 필터를 IPA 증기에 노출해야합니다. 이것은 최소 효율성최악의 기계 전용 성능을 반영합니다.
그런 다음 초기 및 최소 효율의 평균을 사용하여 EPM1, EPM2.5 또는 EPM10 분류 수준을 지정합니다.
필터의 EPM10 효율이 50%미만인 경우 EPM1–10으로 분류 할 수 없습니다. 대신 테스트됩니다 중량 측정 (중량 기반) 효율:
1. ISO A2 먼지로로드하십시오
2. 로딩 전후의 질량을 측정하십시오
3. 결정 :
초기 중량 측정 효율
먼지 유지 용량 최종 저항에 도달하기 전에
초기, 최소 및 평균 효율성
EPM 분류 (EPM1, EPM2.5, EPM10)
입자 크기 효율 분포 차트
먼지 로딩 곡선 및 압력 강하 진화
거친 분류에 대한 중량 측정 결과
ISO 16890을 준수하려면 테스트 시스템에는 다음 핵심 모듈이 포함되어야합니다.
덕트 및 팬 시스템: 필터면을 가로 질러 균일 한 속도를 유지하면서 안정적이고 조정 가능한 테스트 공기 흐름 (일반적으로 500-4500 m³/h)을 제공합니다.
오일 및 소금 에어로졸 생성기: DEHS 및 KCL 모두에 대한 안정적인 입자 출력을 생성 할 수 있습니다. 큰 입자 (예 : 10 μm KCl)의 경우, 시스템은 크기 채널 당 분당 ≥500 개의 입자를 생성해야합니다.
먼지 로딩 시스템: 로딩 전후에 먼지 질량을 자동으로 캡처하고 기록하는 통합 계량 시스템을 사용하여 ISO A2 테스트 먼지의 지속적인 주입을 지원합니다.
입자 카운터: 해상도가 ISO 분류 표준을 충족 할 수 있도록 12 개 이상의 정의 된 크기 빈으로 0.3–10 μm 범위의 샘플링을 지원해야합니다.
데이터 계산 및 제어 시스템: 팬 및 발전기 작업, 입자 카운터 및 희석 시스템에 대한 링크를 조정하고 자동으로 업스트림/다운 스트림 스위칭, 효율성 계산, 평균 효율성 결정 및 보고서 생성을 자동으로 수행합니다.
ISO 16890은 에어 필터 테스트를 실제 성능 기대치에 더 가깝게 제공합니다. 분류 논리, 테스트 절차 및 계측 요구 사항을 이해함으로써 제조업체는 더 나은 필터를 설계 할 수 있으며 사용자는 자신이 사용하는 성능 레이블을 더 잘 신뢰할 수 있습니다.
ISO 16890 시스템, 테스트 구성 또는 전체 데모 보고서에 대한 자세한 내용은 직접 문의하십시오.
