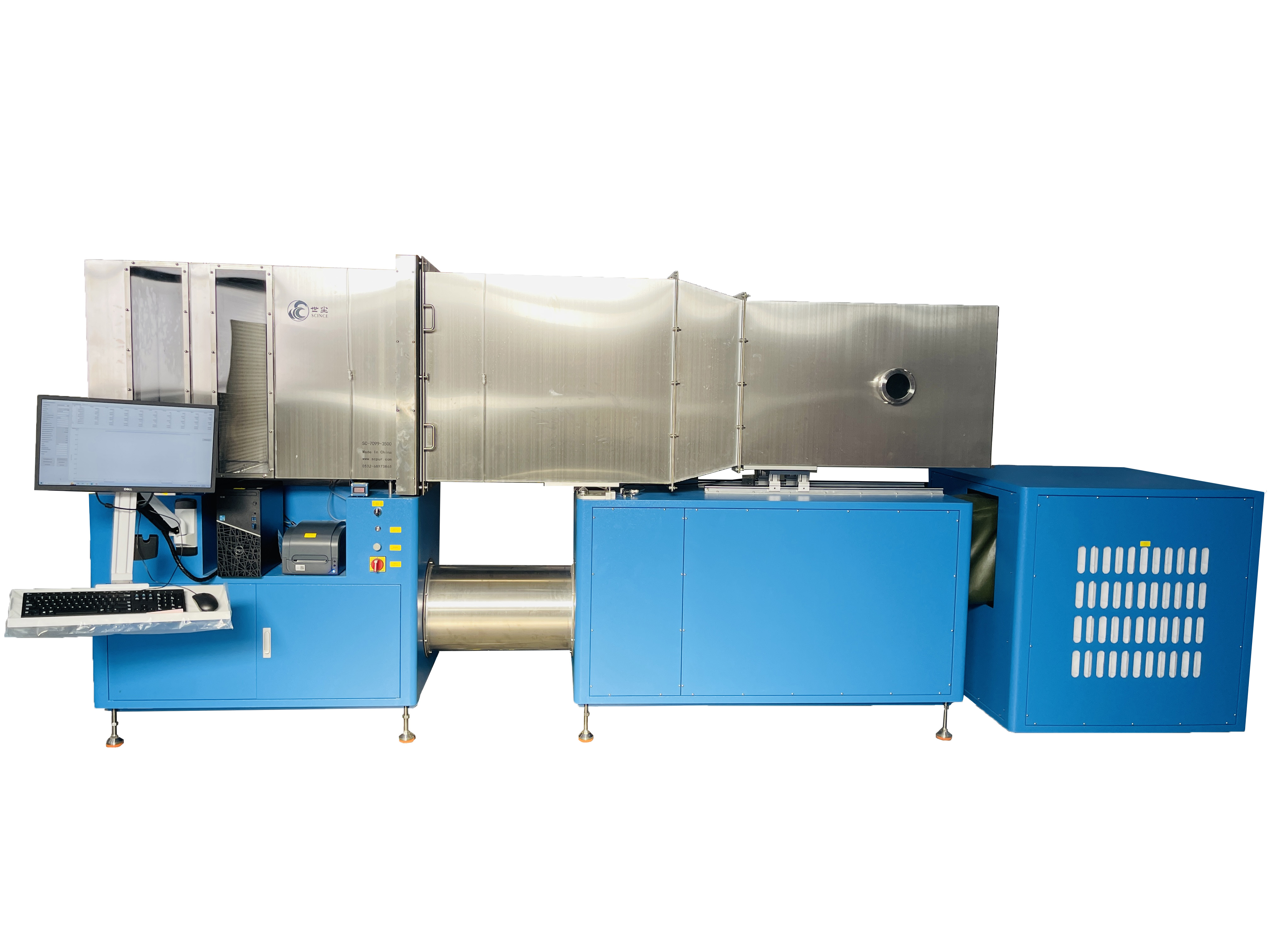

SC-7099-4500
Scince
기능
클래스 F6에서 클래스 H14 필터 제품을 포함한 에어 필터의 성능 테스트에 사용됩니다. 패널 필터, V- 뱅크 필터, 필터 백 및 실린더 필터를 테스트 할 수 있습니다.
테스트 결과에는 0.3μm, @0.5μm, EPM1.0, EPM2.5, 저항, 공기 흐름 - 저항 곡선 등이 포함됩니다.
먼지 생성기, 더스트 피더 및 기타 구성 요소가 선택되면, 먼지 용량 테스트, 체포 (중량 효율) 대 먼지 하중, 저항 vs 먼지 하중, efficiency@0.4 μm 대 먼지 하중 및 분획 효율과 다른 최종 저항성이 될 수 있습니다. 실현되었습니다.
장점
필터 효율 테스트 범위가 넓고 선택된 테스트 모드이며 테스트 농도는 자동으로 조정되어 작업량을 저장합니다.
제어 시스템의 안정성을 보장하기 위해 메인 제어 보드 및 상단 컴퓨터 소프트웨어 시스템을 채택했습니다.
고급 온라인 모니터링 소프트웨어 시스템 채택. 테스트 매개 변수, 프로세스 및 결과는 컴퓨터 LCD 디스플레이에 반영됩니다.
에어로졸 생성기의 시작 및 정지, 상류 및 다운 스트림 레이저 입자 카운터의 전환 및 인플레이션 및 밀봉은 해당 솔레노이드 밸브에 의해 자동으로 제어됩니다.
테스트 시스템은 양압을 채택하고 소프트웨어를 통해 공기 부피를 설정하며 주파수 변환기를 사용하여 공기 부피의 자동 제어를 실현합니다.
테스트 결과는 보고서로 자동으로 생성되거나 A4 보고서 또는 자체 접착 레이블로 인쇄됩니다.
이 시스템은 희석 비율이 크고 신뢰성이 큰 우회 희석기를 사용합니다.
압축 공기 압력을 실시간으로 모니터링 할 수 있으며 압력이 불충분하거나 과압이 없으면 시스템이 자동으로 프롬프트됩니다.
흡입구 에어 필터의 저항을 자동으로 모니터링하고 자동 교체 알림을 설정할 수 있습니다.
필터 생산 제조업체에 특히 안정성이 높고 장기 지속적인 사용에 적합하며 유지 보수 및 사용 비용이 적습니다.
기술 매개 변수
1. 출력 공기량 :
기존 모델은 150-1500m입니다3 / 시간.
동시에, 제품은 다른 구성을 가지고 있으며, 이는 다른 테스트 공기 볼륨 범위의 선택을 충족시키는 데 사용할 수 있습니다. 최소 공기량 50m3 / h 및 최대 공기량은 4500m에이를 수 있습니다.3 / 시간.
2. 압력 범위 : 0 ~ 500pa, 정확도 1%.
3. 입자 크기 : ≥0.3μm.
4. 에어로졸 : Dehs.
5. 샘플링 흐름 : 6 채널, 0.3, 0.5, 1.0, 3.0, 5.0, 10.0μm.
6. 필터 효율 범위 : 45%~99.995% @0.3μm.
7. 필터의 최대 크기를 테스트 할 수 있습니다.
플랫 필터 및 W- 타입 필터 : 745mm × 610mm × 350mm.
가방 필터 : 750mm × 610mm × 300mm (공기 부피 1500m3 / h), 750mm × 610mm × 740mm (공기 부피 4500m3 / 시간).
실린더 필터 : φ455mm × 350mm (공기 부피 1500m3 / h), φ455mm × 800mm (공기 부피 4500 m3 / 시간).
더 넓거나 두꺼운 필터를 테스트 해야하는 경우 맞춤형 서비스를 제공 할 수 있습니다.
8. 치수 :
SC-7099-1500 : 3350mm × 1800mm × 1900mm ；
SC-7099-4500 : 4500mm × 1900mm × 1900mm ；
장비 크기는 공기량 범위에 따라 다릅니다.
근무 조건
1. 전압 : AC 380V, 50Hz.
2. 전력 : 2500W (SC-7099-1500), 5000W (SC-7099-4500).
3. 온도 : (23 ± 5) ° C.
4. 상대 습도 : (20 ~ 70)%RH.
5. 가스 공급 : 5 ~ 8kg/ cm2.
